概述

GWRXY型高溫紅外熱像監視儀是我公司與中國科學院長春精密機械與物理研究所聯合研制，專用于監視冶金、化工行業的加熱爐、焦爐和電弧爐等爐膛內外裝置和物料狀況的一種新型工業電視系統。特制的耐高溫鏡頭可伸進爐膛內部，遠紅外探測器可透過煙氣、灰塵接收物體的紅外輻射，經處理后形成熱像圖，工作人員可在集控室內通過監視器屏幕對物料狀況以及電極、料管（爐管）、水冷壁、料面等有一個清晰而直觀的了解。一旦出現異常情況時熱像圖能及時顯示，有助于提高設備運行的穩定性和安全性。

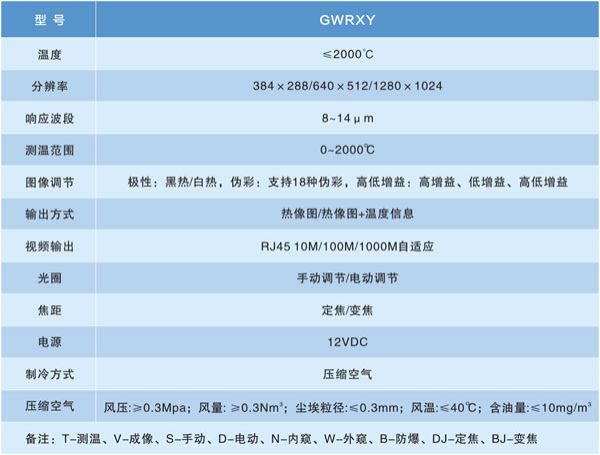

技術參數

系統組成

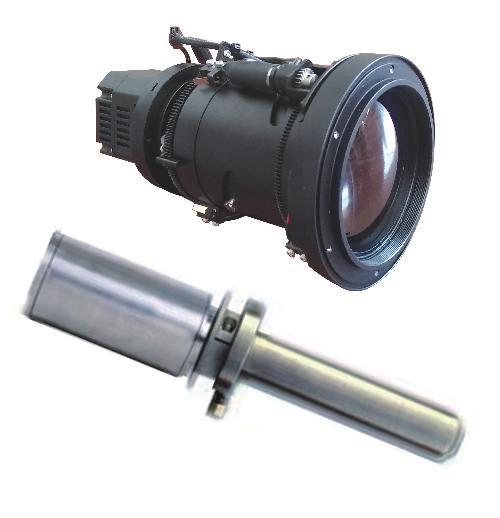

GWRXY型高溫紅外熱像監視儀由紅外光學系統、光譜濾波、紅外探測器、圖像處理電路、圖像傳輸及顯示系統等組成。

工作原理

GWRXY型高溫紅外熱像監視儀采用被動式、非接觸的紅外線檢測與識別技術，在自然界中凡是溫度高于絕對零度(-273℃)的物體都能輻射出紅外線，高溫紅外熱像監視儀接收紅外熱輻射轉換成相應的電信號，然后經過放大和視頻處理，形成可通過監視器顯示的被測目標的紅外熱像圖。紅外熱像以灰度或偽彩顯示出來，測溫型高溫紅外熱像監視儀還可以在監視器上顯示出被測物體的溫度信息。

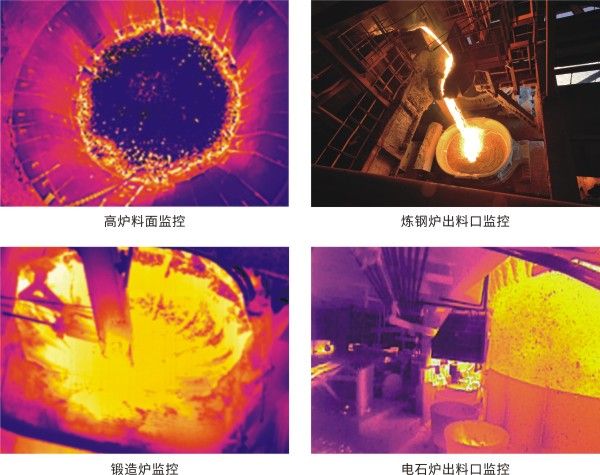

應用場景
